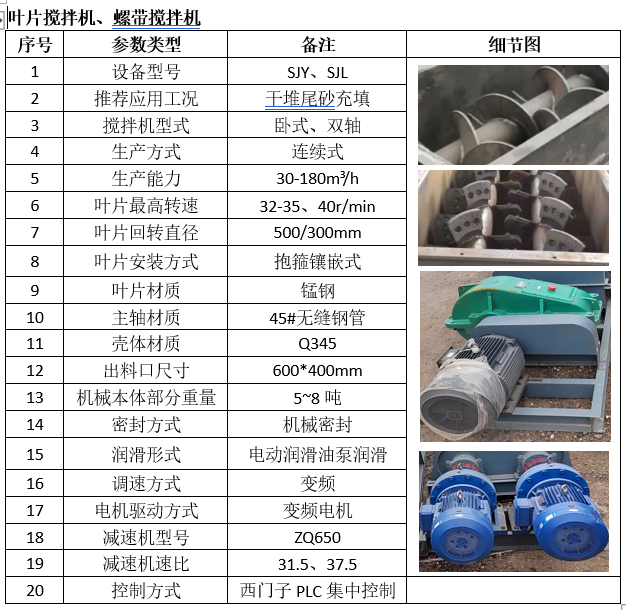

總體技術參數

序號

參數類型

單位

數值

備注

1

設備型號

SJY-500-3

2

攪拌機型式

臥式、雙軸

3

生產方式

連續式

4

輸送計量物料

充填料漿

5

生產能力

m3/h

0-60

機械本體技術參數

1

葉片最高轉速

r/min

32-35

2

葉片回轉直徑

mm

500

3

葉片安裝方式

抱箍鑲嵌式

4

葉片材質

錳鋼

5

主軸材質

45#無縫鋼管

6

主軸規格

mm

140

7

殼體材質

Q345

8

進、出料口中心距

mm

3000

9

出料口尺寸

mm

600*400

10

機械本體部分重量

kg

5000

11

密封方式

機械密封

12

潤滑形式

電動潤滑油泵潤滑

電控系統技術參數

1

調速方式

變頻

2

配帶電機功率

kW

45

變頻電機

3

減速機型號

ZQ650

4

減速機速比

31.5

總體技術參數

序號

參數類型

單位

數值

備注

1

設備型號

SJL-500-4.5

2

攪拌機型式

臥式、雙軸

3

生產方式

連續式

4

輸送計量物料

充填料漿

5

生產能力

m3/h

0-60

機械本體技術參數

1

葉片最高轉速

r/min

40

2

內外螺旋回轉直徑

mm

500/300

3

葉片材質

錳鋼

4

主軸材質

45#無縫鋼管

5

主軸規格

mm

140

6

殼體材質

Q345

7

進、出料口中心距

mm

4500

8

出料口尺寸

mm

150

管夾閥可調

9

機械本體部分重量

kg

5500

不含減速器

10

密封方式

機械密封

11

潤滑形式

電動潤滑油泵潤滑

電控系統技術參數

1

調試方式

/

工頻

2

配帶電機功率

kW

2*22

3

減速機型號

RF147

4

減速比

37.15

1

機架

Q345B/Q235B

性能可靠

2

攪拌機形式（葉片）

臥式、雙軸

雙軸對向旋轉，剪切力大，混合能力強。采用同一組電機與減速機控制，轉速同步性好，雙軸負載均勻。

3

攪拌機形式（螺帶）

臥式、雙軸

采用單獨的電機與減速機驅動攪拌軸，每一組動力根據實際情況分配功率，更加節能，且增加料漿流體擾動，活化更加均勻。大小螺帶設計，活化范圍更大。

4

攪拌葉片

錳鋼制造

耐磨可靠，采用抱箍式裝配，便于更換維修

5

減速機

ZQ650

國貿/泰隆/泰興

國內一線知名品牌，性能可靠，使用壽命長，扭矩大。

6

RF147

國貿/泰隆/泰興

國內一線知名品牌，性能可靠，使用壽命長，扭矩大，斜齒輪減速機，傳動效率高，運行平穩，噪音小。

7

出料口中心距

3000mm-4500mm

混合行程長，混合充分。適合長距離，大揚程充填體制備。

8

電動機

一段變頻調速

二段定頻輸送

一段采用變頻器進行變頻調速運行，針對實際使用工況選擇最佳轉速獲得匹配生產能力。

二段工頻工作，穩定輸送。

9

密封

機械密封

機械密封可靠性好，維修簡單，避免盤根密封漏漿

10

潤滑系統

電動自動潤滑中心

性能可靠、自動化程度高，使用壽命長

11

出料方式

一段方口

二段管夾閥調節

一段采用方口，落料順暢不堵塞。

二段采用管夾閥進行流量調節、匹配系統輸送

12

電控系統

西門子PLC進行集中控制，

電控系統由充填系統西門子PLC進行集中控制，減少中間控制環節造成的故障產生率

13

外觀防腐

涂富鋅底漆，云母氧化鐵中間漆，環氧面漆，漆膜總厚度不低于200μm

14

增高支架

Q345B/Q235B焊接

根據現場情況靈活調節

…
